riconare un eminence

Forum dedicato al "Sound Reinforcement", ai prodotti e le tecnologie hardware e software per lo spettacolo professionale.

Moderatori: keepsound, hucchio, Bufalo

riconare un eminence

Messaggiodi francescocontino » lun gen 16, 2012 12:43 am

dovrei riconare un kappa 15 e vedendo le foto dei recone kit ho notato che la bobina è staccata dal cono!
è difficile montarlo? ho riconato gia altri woofer ma la bobina era gia bella e centrata bastava solo mettere gli spessori e la colla per completare l'opera..

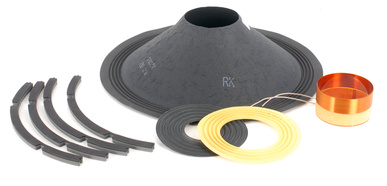

ecco una foto di un recone eminence: Immagine

grazie
Francesco Contino
francescocontino

Messaggi: 210
Iscritto il: ven gen 06, 2012 11:39 pm

Re: riconare un eminence

Messaggiodi Audi0man » lun gen 16, 2012 3:51 pm

Stesso procedimento, solo che prima ti consiglio d'incollare il cono, poi centri la bobina, ultimo incolli la bobina al cono.
Augusto Gregori
Audi0man

Messaggi: 479
Iscritto il: ven apr 16, 2010 12:11 am

Re: riconare un eminence

Messaggiodi Wavelength » lun gen 16, 2012 5:31 pm

Il procedimento che ti consiglio è questo:

1. come operazione preliminare controlla che il supporto bobina entri nel foro dello spider e nel collarino del cono. Se sono stretti, li puoi allargare leggermente girandoci dentro una matita.
2. se non lo sono già, posiziona le cordine sul cono e fissale con del silicone (sotto al cono).
3. prendi la misura dell'avvolgimento della bobina e l'altezza del traferro: la loro differenza diviso 2 è l'altezza di cui deve sporgere l'avvolgimento dalla piastra polare superiore per avere l'avvolgimento centrato in altezza nel traferrro.
4. blocca la bobina nel traferro utilizzando gli spessori, rispettando l'altezza calcolata sopra.
5. prova a posizionare lo spider, segna con un pennarello la quota a cui si pone sul supporto bobina.
6. prova a posizionare il cono e controlla che tutto "cada a pennello" (con il bordo a battuta sulla flangia del cestello il collarino non deve premere sullo spider e il supporto bobina deve eccedere per almeno un paio di millimetri).
7. togli il cono e lo spider, dai un giro di colla sul supporto bobina poco sopra il segno del pennarello e sulla sede del cestello su cui deve appoggiare lo spider.
8. inserisci lo spider con un live movimento rotatorio, fai pressione sulla flangia su cui si appoggia e si incolla.
9. dai un giro di colla tra supporto bobina e spider.
10. dai un giro di colla sul supporto bobina un paio di millimetri sotto l'estremità e sulla flangia del cestello.
11. inserisci il cono facendo attenzione alla posizione delle cordine, premi sul bordo.
12. dai un giro di colla internamente al cono tra collarino e supporto bobina.
13. aspetta che si asciughino le colle.
14. salda i terminali della bobina alle trecciole.
15. salda le trecciole ai terminali sul cestello.
16. ricopri di colla i fili scoperti tra bobina e trecciole.
17. incolla la guarnizione e mettici sopra un cartone o una tavola con un peso.
18. fai asciugare la colla.
19. togli la carta di centratura per sbloccare la bobina e fai un test con una sweeppata.
18. incolla il parapolvere.
Massimo Minardi
Wavelength

Messaggi: 56
Iscritto il: ven gen 02, 2009 1:14 pm

Re: riconare un eminence

Messaggiodi francescocontino » lun gen 16, 2012 5:53 pm

mapoi la bobina sarà obbligata a non eccedere troppo da un lato con gli spessori?

Lo spider e il collarino sono le sospenzioni gialla e nera di sotto?
Francesco Contino
francescocontino

Messaggi: 210
Iscritto il: ven gen 06, 2012 11:39 pm

Re: riconare un eminence

Messaggiodi Audi0man » lun gen 16, 2012 6:29 pm

:o
Augusto Gregori
Audi0man

Messaggi: 479
Iscritto il: ven apr 16, 2010 12:11 am

Re: riconare un eminence

Messaggiodi Wavelength » lun gen 16, 2012 7:01 pm

francescocontino ha scritto:mapoi la bobina sarà obbligata a non eccedere troppo da un lato con gli spessori?



Non ho capito
Massimo Minardi
Wavelength

Messaggi: 56
Iscritto il: ven gen 02, 2009 1:14 pm

Re: riconare un eminence

Messaggiodi Wavelength » lun gen 16, 2012 7:05 pm

francescocontino ha scritto:
Lo spider e il collarino sono le sospenzioni gialla e nera di sotto?


Lo spider è il centratore. E' un disco con ondulazioni e un foro al centro, di solito giallo ma può anche essere nero o marrone (nella foto che hai postato ce ne sono due, uno giallo e uno nero, con il foro diverso, chissà perchè....).

Il collarino è la parte del cono su cui si va ad incollare il supporto della bobina.

Se però mi fai queste domande, ti consiglio vivamente di rivolgerti ad un riconatore professionale, se non vuoi perdere tempo e denaro.
Massimo Minardi
Wavelength

Messaggi: 56
Iscritto il: ven gen 02, 2009 1:14 pm

Re: riconare un eminence

Messaggiodi james_bond_007 » mar gen 17, 2012 10:30 am

Perchè rischiare di rovinare il recone kit? o lo comperi già preassemblato ( quel kit smontato lascia che se lo tengano loro in magazzino, si stuferanno prima o poi di non venderli e li preassembleranno come fanno tutti i produttori di recone kit ) oppure vai da chi sa metterci le mani, ...le bare non hanno tasche... ciauuuu :D :D

Mauro Ferrero
james bond
james_bond_007

Messaggi: 73
Iscritto il: ven lug 25, 2008 10:25 am

Re: riconare un eminence

Messaggiodi keepsound » mar gen 17, 2012 4:48 pm

Canini Altoparlanti Via Fazio 36 La Spezia
Italo Lombardo
Avatar utente
keepsound

Messaggi: 3857
Iscritto il: lun giu 25, 2007 6:01 pm
Località: La Spezia

Re: riconare un eminence

Messaggiodi francescocontino » mar gen 17, 2012 6:48 pm

in effetti.. ma eminence mi sa li fa solo così.. booo
Francesco Contino
francescocontino

Messaggi: 210
Iscritto il: ven gen 06, 2012 11:39 pm
